【閥門用途】

三通球閥適用于在對腐蝕或非腐蝕性液體、氣體、粉末介質實現切換、混合和分流;開閉過程中，流路通暢減小了壓力損失，操作省力、維修方便;五種流向類型滿足不同工藝要求，可進行手、氣動、電動控制。

【常見型號】

三通球閥常見的型號有：q44f、q45f、q644f、q645f、q944f、q945f等。

【閥門特點】

1、閥座可設計成四面座浮動球和固定球，流態(tài)穩(wěn)定，密封可靠;

2、三通球閥結構可設計成側裝式和頂裝式，雙向密封設計;流向切換絕無串流;

3、防飛出閥桿設計;

4、防靜電設計;

5、兩位(開和關位置)鎖定設計。

【執(zhí)行標準】

設計規(guī)范： GB/T 12237 API 6D API 608 BS 5351

結構長度： GB/T 12221 ASME B16.10

法蘭連接： GB/T 9113 ASME B16.5

試驗與檢驗：GB/T 13927 API 598 API 6D

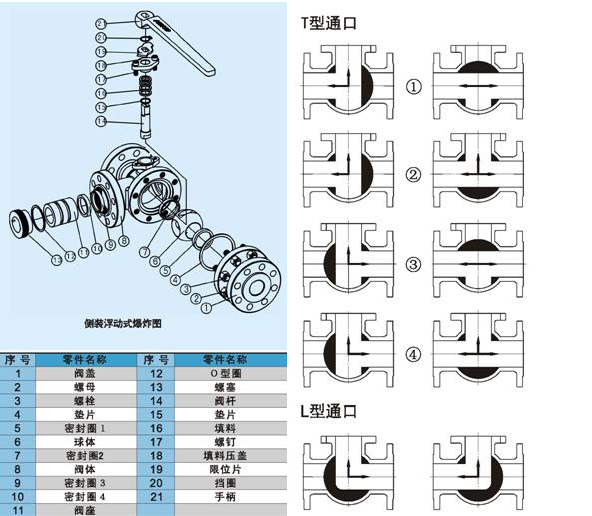

【結構圖片】

【外形尺寸及重量】

CLASS150、PN1.6MPa公稱壓力下的三通球閥外形尺寸及重量：

CLASS300、PN2.5MPa、PN4.0MPa公稱壓力下的三通球閥外形尺寸及重量：
