一、J61Y(J961Y)高壓電站截止閥:

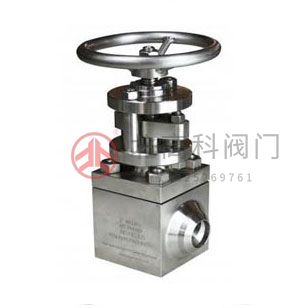

北高科集團閥門廠生產的J61Y鍛件高壓截止閥與其他截止閥產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。制造驗收技術條件按日本火力發電用閥門標準E101的規定。磅級電站截止閥的結構長度按E101的規定。閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。閥蓋填料函嘗試合理，填料加緩蝕劑，密封可靠，開關平穩。閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。
二、J61Y(J961Y)高壓電站截止閥主要特點及用途
閥門與管路連接采用焊接式結構。
密封面有易磨損、擦傷、密封性能好，使用壽命長。
結構緊湊，啟閉性好、高度小、維護方便。
適用于水、蒸汽、油品管路上，具有耐高壓的特點；合金鋼閥門具有耐高溫，耐高壓的特點。
高溫高壓截止閥是啟閉件（閥瓣）沿閥體密封面軸線升降運動的閥門，閥桿開啟與關閉行程相對較短，而且具有非常用可靠的開通和切斷功能.不能作調節閥用。
三、產品執行標準: J61Y(J961Y)高壓電站截止閥執行標準
產品規范 | 設計規范 | 結構長度 | 壓力溫度等級： | 試驗與檢驗 |
JB/T3595-2002、 E101、DL/T531 | E101\JB/T3595-2002、GB/T12221-2005 | E101\JB/T3595-2002 | JB/T3595-2002 |
四、主要性能規范: J61Y高壓電站截止閥主要性能規范
產品型號 | 試驗壓力(MPa) | 密封試驗 /上密封實驗 | 工作溫 度(℃) | 適用 介質 | |
公稱壓力PN(MPa) | 強度試驗 PN(MPa) | ||||
J61Y-200 | 20.0 | 30.0 | 22.0 | ≤425℃ | 水、蒸汽、油品等 |
J61Y-250 | 25.0 | 37.5 | 27.5 | ||
J61Y-320 | 32.0 | 48.0 | 36.0 | ||
J61Y-420 | 42.0 | 63.0 | 46.0 | ||
J61Y-P54100V | - | 30.0 | 22.0 | ≤540℃ | |
J61Y-P54140V | - | 37.5 | 27.5 | ||
J61Y-P54170V | - | 48.0 | 36.0 | ||
J61Y-P54250V | - | 72.0 | 37.0 | ||
五、主要零部件材料：J61Y(J961Y)高壓電站截止閥主要零部件材料
零件名稱 | 材料 | 材料 | 材料 |
閥體 | WCB | ZG20CrMoV | ZG15Cr1Mo1V |
支架 | WCB | WCB | WCB |
閥桿 | 2Cr13 | 38CrMoAL | 25Cr2MoVA |
閥瓣（閥芯） | A105 | 12CrMoV | 12Cr1MoV |
四開環 | 38CrMoAL | 38CrMoAL | 38CrMoAL |
自密封墊 | 不銹鋼纏繞墊 | ||
六、產品結構圖：J61Y(J961Y)高壓電站截止閥結構圖
七、產品結構尺寸: J61Y(J961Y)高壓電站截止閥尺寸
J61Y(J961Y)高壓電站截止閥尺寸表
公稱通徑DN（mm） | L（mm） | 接管尺寸 | ||
200（P54100V） | 250(P54140V) | 320(P54170V) | ||
DN80 | 470 | 108*8 | 108*11 | 108*14 |
DN100 | 560 | 133*10 | 133*14 | 133*16 |
DN125 | 600 | 168*12 | 168*16 | 168*22 |
DN150 | 650 | 194*14 | 194*20 | 194*25 |
DN175 | 700 | 219*16 | 219*22 | 219*28 |
DN200 | 711 | 245*18 | 245*25 | 245*32 |
DN225 | 800 | 273*20 | 273*28 | 273*35 |
DN250 | 864 | 325*25 | 325*32 | 325*42 |
以上數據供參考，可以根據客戶提供的長度與接管要求進行訂購。焊接截止閥在老管道進行更換時切割的長度與實際長度肯定有一致，訂貨時來電確認 | ||||
<
<
<
<
<
<
<
<
<
<
