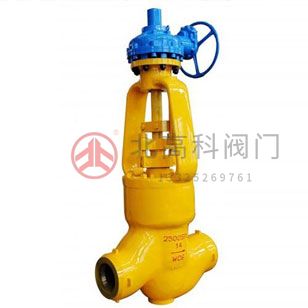

J961Y-P57100V 140V 170V高溫高壓電站截止閥

電動截止閥和法蘭閘閥是同屬一個類型的閥門，由電動執行機構或氣動執行機構和截止閥兩部分組成，區別在它的關閉件是個閥體，閥體繞閥體中心線作旋轉來達到開啟、關閉

在線咨詢全國熱線
13325269761

電動截止閥和法蘭閘閥是同屬一個類型的閥門，由電動執行機構或氣動執行機構和截止閥兩部分組成，區別在它的關閉件是個閥體，閥體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。閘閥在管路中主要用來做切斷、分配和改變介質的流動方向。二片式球閥，三片式球閥，是近年來被廣泛采用的一種新型閥門。

一、J961Y焊接式電動截止閥產品概述：

北高科集團高壓閥門廠生產的J961Y-P57100V 140V 170V高溫高壓電站截止閥適用于公稱壓力PN1.6～32.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。

執行標準：

設計與制造：GB12235

結構長度：GB12221

壓力溫度等級：GB9131 JB/T74 HG20604

連接法蘭：JB/T79 GB9113 HG20593-20635

試驗與檢驗：GB13927 JB/T9092

二、J961Y焊接式電動截止閥主要零件部材料：

閥體	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
閥蓋	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
支架	WCB	ZG1Cr18Ni12Mo2Ti	ZGCr5Mo	ZG1Cr18Ni9Ti
閥瓣	2Cr13	316	Cr5Mo	304
閥桿	2Cr13	316	25Cr2MoV	304
閥座	25	316	304	304
密封環	304、增強柔性石墨
填料	增強柔性石墨
閥桿螺母	ZCuA110Fe3

三、J961Y焊接式電動截止閥產品安裝尺寸：

公稱通徑DN	主要外形尺寸和連接尺寸							重量
公稱通徑DN	L	D₁	D₂	D₃	α	H	D₀	重量
J61(H.Y)-25、40、64、100、200、250、320 J61Y-P₅₄/100V、P₅₄/140V、P₅₄/170V
10	120	12	25		40°	185	140	2.8
15	170	17	36		40°	247	200	7.5
20	170	22	42		40°	248	200	9
25	170	26	42		40°	248	240	9.5
32	170	31	44		40°	248.5	280	15
50^①	250	50	82		32°	450	320	60
50^②	350	50	82		32°	450	320	64
65	430	69	100	110	32°	669	400	74
80	470	84	108	130	32°	669	450	112.5
100	560	107	144	165	32°	755	500	178.
