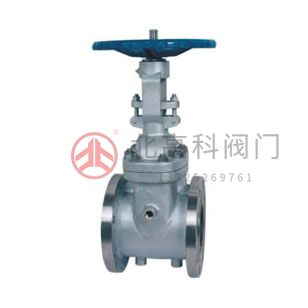

BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式閘閥

產品說明BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金和不銹鋼，公稱壓力 PN16~PN40，閥體材

在線咨詢全國熱線
13325269761

產品說明

BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金和不銹鋼，公稱壓力 PN16~PN40，閥體材料為碳鋼（BZ41H-16C~BZ41H-40 BZ41Y-16C~BZ41Y-40）、鉻鎳鈦不銹鋼（BZ41W-16P~BZ41W-40P BZ41Y-16P~BZ41Y-40P）、鉻鎳鉬鈦不銹鋼（BZ41W-16R~BZ41W-40R BZ41Y-16R~BZ41Y-40R），具有保溫功能的閘閥。主要用于石油、化工、冶金、制藥等各類系統中，能保溫和防止介質結晶，以輸送常溫下會凝固的高粘度介質。

產品特點

①夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。②連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格，結構長度與同規格的普通閥門相同。③夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

產品性能參數

BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥主要性能參數
型號	PN	工作壓力/MPa	適用介質	適用溫度
BZ41H-16C	16	1.6	油品等無腐蝕性介質	≤425
BZ41H-25	25	2.5
BZ41H-40	40	4.0
BZ41Y-16C	16	1.6
BZ41Y-25	25	2.5
BZ41Y-40	40	4.0
BZ41W-16P	16	1.6	弱腐蝕性介質	≤150
BZ41W-25P	25	2.5
BZ41W-40P	40	4.0
BZ41Y-16P	16	1.6
BZ41Y-25P	25	2.5
BZ41Y-40P	40	4.0
BZ41W-16R	16	1.6	柔腐蝕性介質	≤150
BZ41W-25R	25	2.5
BZ41W-40R	40	.0
BZ41Y-16R	16	1.6
JZ41Y-25R	25	2.5
JZ41Y-40R	40	4.0

產品零部件材料

BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥零部件材料
型號	材料
型號	閥體、閥蓋、閘板	閥座和閘板密封面	閥桿	填料	手輪
BZ41H-16C	碳素鋼、WCB	堆焊鐵基合金	鉻不銹鋼 2Crl3	石棉石墨/柔性石墨	球墨鑄鐵或鑄鋼
BZ41H-25
BZ41H-40
BZ41Y-16C		堆焊硬質合金
BZ41Y-25
BZ41Y-40
BZ41W-16P	鉻鎳鈦不銹鋼 CF8	本體材料 D8/CF8	鉻鎳鈦不銹鋼、304	聚四氟乙烯
BZ41W-25P
BZ41W-40P
BZ41Y-16P		堆焊硬質合金
BZ41Y-25P
BZ41Y-40P
BZ41W-16R	鉻鎳鉬鈦不銹鋼、CF8M	本體材料 B8M/CF8M	鉻鎳鉬鈦不銹鋼、316
BZ41W-25R
BZ41W-40R
BZ41Y-16R		堆焊硬質合金
JZ41Y-25R
JZ41Y-40R

產品外形及結構尺寸

BZ41H、BZ41W、BZ41Y 型 PN16 保溫夾套式楔式閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	z×Φd	H	D₀	加熱汽接頭螺紋	重量/kg
50	250	195	160	135	20	8×Φ18	358	280	M12×1.25	54
80	310	245	210	185	22	8×Φ18	435	320	M12×1.25	100
100	350	280	240	210	24	8×Φ23	502	360	M12×1.25	120
150	450	335	295	265	26	12×Φ23	675	400	M12×1.25	260
200	550	405	355	320	30	12×Φ25	820	400	M12×1.25	300
250	650	460	410	375	30	12×Φ25	970	500	M20×1.5	400
300	750	520	470	435	34	16×Φ25	1145	500	M20×1.5	490
350	850	580	525	485	36	16×Φ30	1280	500	M20×1.5	580
400	950	640	585	545	40	20×Φ30	1450	500	M20×1.5	920

BZ41H、BZ41W、BZ41Y 型 PN25 保溫夾套式楔式閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	z×Φd	H	D₀	加熱汽接頭螺紋	重量/kg
50	250	195	160	135	22	8×Φ18	358	280	M12×1.25	56
80	310	270	220	188	28	8×Φ18	435	320	M12×1.25	105
100	350	300	250	218	30	8×Φ23	502	360	M12×1.25	170
150	450	360	310	278	34	12×Φ23	675	400	M12×1.25	270
200	550	425	370	332	36	12×Φ25	820	400	M12×1.25	380
250	650	485	430	390	40	12×Φ25	970	500	M20×1.5	535
300	750	550	490	448	44	16×Φ25	1145	500	M20×1.5	546
350	850	610	550	505	48	16×Φ30	1280	500	M20×1.5	735
400	950	660	660	555	50	20×Φ30	1450	500	M20×1.5	1224

BZ41H、BZ41W、BZ41Y 型 PN40 保溫夾套式楔式閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	z×Φd	H	D₀	加熱汽接頭螺紋	重量/kg
50	250	195	160	135	22	8×Φ18	371	280	M12×Φ1.25	56
80	310	270	220	188	28	8×Φ18	455	320	M12×Φ1.25	105
100	350	300	250	218	30	8×Φ34	550	360	M12×Φ1.25	170
150	450	375	320	282	38	12×Φ23	708	400	M20×Φ1.5	340
200	550	445	385	345	42	12×Φ25	890	400	M20×Φ1.5	430
250	650	510	450	408	46	12×Φ25	1015	500	M20×Φ1.5	560
300	750	570	510	465	52	16×Φ25	1235	500	M20×Φ1.5	600
350	850	610	585	535	58	16×Φ30	1390	500	M20×Φ1.5	810
400	950	660	610	560	60	20×Φ30	1560	500	M20×Φ1.5	1250
