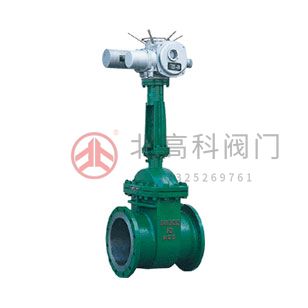

DKZ941H、DKZ941Y 型 PN10~PN100 鋼制真空閘閥

產品說明DKZ941H、DKZ941Y 型 PN10~PN100 鋼制真空閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金鋼（DKZ941H）、硬質合金（DKZ941Y），公稱壓力 PN1

在線咨詢全國熱線
13325269761

產品說明

DKZ941H、DKZ941Y 型 PN10~PN100 鋼制真空閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金鋼（DKZ941H）、硬質合金（DKZ941Y），公稱壓力 PN10~PN100，閥體材料為優質碳鋼（DKZ941H）、鉻鉬鋼（DKZ941Y）的真空閘閥。

產品性能參數

D_KZ941H、D_KZ941Y 型 PN10~PN100 鋼制真空閘閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
D_KZ941H-10C	10	1.0	≤425	水、蒸汽、空氣
D_KZ941H-16C	16	1.6
D_KZ941H-25	25	2.5
D_KZ941H-40	40	4.0
D_KZ941H-63	63	6.3
D_KZ941H-100	100	10.0
D_KZ941Y-10I	10I	1.0	≤550
D_KZ941Y-16I	16	1.6
D_KZ941Y-25I	25	2.5
D_KZ941Y-40I	40	4.0
D_KZ941Y-63I	63	6.3
D_KZ941Y-100I	100	10.0

產品零部件材料

D_KZ941H、D_KZ941Y 型 PN10~PN100 鋼制真空閘閥零部件材料
型號	材料
型號	閥體、閘板、閥蓋	閥桿	密封面	填料
D_KZ941H-10C	優質碳鋼	不銹鋼	合金鋼	柔性石墨
D_KZ941H-16C
D_KZ941H-25
D_KZ941H-40
D_KZ941H-63
D_KZ941H-100
D_KZ941Y-10I	鉻鉬鋼	鉻鉬鋼	硬質合金	柔性石墨
D_KZ941Y-16I
D_KZ941Y-25I
D_KZ941Y-40I
D_KZ941Y-63I
D_KZ941Y-100I

產品外形及結構尺寸

D_KZ941H、D_KZ941Y 型 PN10 鋼制真空閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	z×Φd	f	H	電動裝置型號	重量/kg
40	200	145	110	85	18	4×Φ18	3	670	DZW10A	92
50	250	160	125	100	20	4×Φ18	3	718	DZW10A	95
65	265	180	145	120	20	4×Φ18	3	733	DZW15A	101
80	280	195	160	135	22	4×Φ18	3	795	DZW20A	113
100	300	215	180	155	22	8×Φ18	3	860	DZW20A	132
125	325	245	210	185	24	8×Φ18	3	974	DZW30A	182
150	350	280	240	210	24	8×Φ23	3	1008	DZW30A	209
175	375	310	270	240	26	8×Φ23	3	1089	DZW30A	/
200	400	335	295	265	26	8×Φ23	3	1160	DZW30A	267
225	425	365	325	295	26	8×Φ23	3	1290	DZW30A	/
250	450	390	350	320	28	12×Φ23	3	1430	DZW45A	326
300	500	440	400	368	28	12×Φ23	4	1550	DZW60A	411
350	550	500	460	428	30	16×Φ23	4	1705	DZW60A	765
400	600	565	515	482	32	16×Φ25	4	1827	DZW90(I)	1042
450	650	615	565	532	32	20×Φ25	4	2015	DZW90(I)	1226
500	700	670	620	585	34	20×Φ25	4	2172	DZW120	1283
600	800	780	725	685	36	20×Φ30	5	2446	DZW120	1445
700	900	895	840	800	40	24×Φ30	5	3096	DZW250	-
800	1000	1010	950	905	44	24×Φ34	5	3300	DZW350	-
900	1100	1110	1050	1005	46	28×Φ34	5	3559	DZW500	-
1000	1200	1220	1160	1115	50	28×Φ34	5	3923	DZW800	-

D_KZ941H、D_KZ941Y 型 PN16 鋼制真空閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	z×Φd	f	H	電動裝置型號	重量/kg
40	200	145	110	85	16	4×Φ18	3	670	DZW10A	92
50	250	160	125	100	16	4×Φ18	3	718	DZW10A	95
65	265	180	145	120	18	4×Φ18	3	733	DZW15A	101
80	280	195	160	135	20	8×Φ18	3	795	DZW20A	113
100	300	215	180	155	20	8×Φ18	3	860	DZW20A	132
125	325	245	210	185	22	8×Φ18	3	974	DZW30A	182
150	350	280	240	210	24	8×Φ23	3	1008	DZW30A	209
175	375	310	270	240	26	8×Φ23	3	1089	DZW30A	0
200	400	335	295	265	26	12×Φ23	3	1160	DZW30A	267
225	425	365	325	295	26	8×Φ23	3	1290	DZW30A	0
250	450	405	355	320	30	12×Φ25	3	1430	DZW45A	326
300	500	460	410	375	30	12×Φ25	4	1550	DZW60A	411
350	550	520	470	435	34	16×Φ25	4	1705	DZW60A	765
400	600	580	525	485	36	16×Φ30	4	1827	DZW90(I)	1042
450	650	640	585	545	40	20×Φ30	4	2015	DZW90(I)	1226
500	700	705	650	608	44	20×Φ34	4	2172	DZW120	1283
600	800	840	770	718	48	20×Φ34	4	2015	DZW120	1226
700	900	910	840	788	50	24×Φ41	5	3096	DZW250	-
800	1000	1020	650	898	52	24×Φ41	5	3300	DZW350	-
900	1100	1120	1050	998	54	28×Φ41	5	3559	DZW500	-
1000	1200	1255	1170	1110	56	28×Φ48	5	3923	DZW800	-
