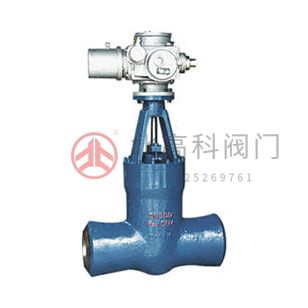

高溫高壓電動電站閘閥

“高溫高壓電站閘閥”也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比

在線咨詢全國熱線
13325269761

“高溫高壓電站閘閥”也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。

產品說明

Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高溫高壓電動電站閘閥：電動、對接焊連接形式、明桿楔式剛性單閘板，閥座密封面材料為鉻鉬釩鋼堆焊鈷鉻鎢合金，工作壓力 10MPa~17MPa，閥體材料為鉻鉬釩鋼的高溫高壓電站閘閥。

產品性能參數

Z961Y-P₅₄100V、Z961Y-P₅₄140V、Z961Y-P₅₄170V 型高溫高壓電動電站閘閥主要性能參數
型號	工作壓力/MPa	適用溫度/℃	適用介質
Z961Y-P₅₄100V	10	≤540	水、蒸汽等
Z961Y-P₅₄100V	10	≤570
Z961Y-P₅₄140V	14	≤540
Z961Y-P₅₄140V	14	≤570
Z961Y-P₅₄170V	17	≤540
Z961Y-P₅₄170V	17	≤570

產品零部件材料

產品外形及結構尺寸

Z961Y-P₅₄100V 型高溫高壓電動電站閘閥主要外形及結構尺寸（mm）
DN	L	d	H	L₁	D₀	轉矩/N·m	重量/kg
125	600	100	1036	-	-	970	308
150	700	155	1392	1052	305	1800	500
175	759	175	1485	1052	305	2700	664
225	850	200	1650	1052	305	2700	867
250	900	222	1795	1154	458	1800	1203
300	1254	294	2080	1154	458	2000	2125

Z961Y-P₅₄140V 型高溫高壓電動電站閘閥主要外形及結構尺寸（mm）
DN	L	d	H	L₁	D₀	轉矩/N·m	重量/kg
100	458	105	870	911	305	970	257
125	600	132	1115	911	305	970	350
150	700	183	1390	1052	305	1200	500
175	750	175	1485	1052	458	1800	664
225	850	217	1650	1052	458	2700	960
250	900	261	1795	1154	458	4000	1203
300	1300	305	1700	1378	610	4000	2180
350	1550	338	715	2536	610	5800	5591

Z961Y-P₅₄170V 型高溫高壓電動電站閘閥主要外形及結構尺寸（mm）
DN	L	d	H	L₁	D₀	轉矩/N·m	重量/kg
100	550	105	140	911	305	970	257
125	600	124	1115	1052	305	1200	350
150	700	150	1390	1052	305	2000	520
175	750	175	1485	1052	458	2000	680
225	850	217	1650	1052	458	2700	990
300	1397	265	2265	1378	610	4000	2632
350	1550	368	2536	1378	610	5800	2600
