一、 產品特點： F43CX手動扇形眼鏡閥又名手動扇形盲板閥、手動翻板閥、手動扇形閥，為長結構系列，在右閥體上設有伸縮器，用于較長管路中（注：不能作為管路的補償器），可以補償閥門啟閉過程中產生的閥體軸向位移，減小閥門的啟閉力矩。根據大口徑閥門的特點，閥體設計成三角形結構，加強了閥門的整體剛性。橡膠密封圈分別安裝在左、右閥體上。
二、主要性能指標：
公稱壓力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
密封試驗壓力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
強度試驗壓力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
適用溫度℃ | 丁腈橡膠 | 硅橡膠 | 氟橡膠 | |
＜120 | ＜250 | ＜300 | ||
適用介質 | 煤氣等有毒、有害、易燃氣體 | |||
采用標準 | 連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準 | |||
主要零部件材料 | 閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠 | |||

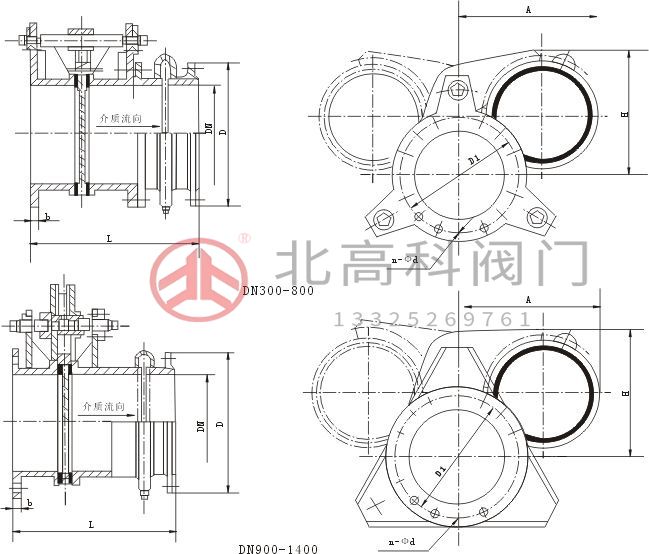

三、主要外形連接尺寸：
五、操作方法及注意事項：
1、用扳手依次逆時針旋動三個連接螺桿，使閥體與閘板分離并有均衡，適量的間隙（16mm左右）。確認后轉動閘板到工作位置，反向旋動連接螺桿，使閘板與閥體緊密接觸，達到絕對密封的目的。
2、橡膠密封圈不得與閥體粘連或發生硬摩擦，以防止損壞橡膠密封圈，破壞閥門的工作性能。
3、左右閥體松開時，介質要外溢，為確保安全，應在關閉時，請先關閉眼鏡閥前的煤氣蝶閥，同時請采用通風和其它能保證安全的措施。
<
<
<
