D341X法蘭軟密封襯膠蝶閥的產品概述：
北高科閥門的D341X法蘭軟密封襯膠蝶閥，適用于溫度≤120℃，公稱壓力≤1.6MPa，綜合了偏心法蘭蝶閥和中線對夾蝶閥的部分優點，填補了偏心法蘭蝶閥與中線對夾蝶閥之間的一塊空白。D341X法蘭軟密封襯膠蝶閥閥體內腔過流部分采用硫化襯膠設計，閥體閥座結合為一整體，具有良好的密封性能。
法蘭式中線軟密封襯膠蝶閥可廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，D341X法蘭軟密封襯膠蝶閥具有良好的調節和截流性能。
D341X法蘭軟密封襯膠蝶閥的產品特點：
1、D341X法蘭軟密封蝶閥可用于管端作放空閥用，性能可靠
2、法蘭軟密封蝶閥的閥座、閥體有機地結合為一體，使閥門具有較長的使用壽命
3、D341X法蘭軟密封襯膠蝶閥的軸板無銷連接、結構緊湊，法蘭連接，安裝便捷
4、法蘭軟密封蝶閥90°啟閉，蝸輪傳動，操作扭矩小
5、D341X法蘭軟密封襯膠蝶閥雙向密封，性能優良，零件加工性能優越
6、流量特性趨于直線，調節性能好
D341X法蘭軟密封襯膠蝶閥的采用標準：
| 項目名稱 | 采用標準 |
| 設計制造驗收 | GB12238-1989 |
| 閥門結構長度 | GB12221-2005 |
| 閥門法蘭連接 | GB9113-2000 |
| 閥門檢驗 | GB/T13927-1992 |
| 閥門標志 | GB12220-1989 |
D341X法蘭軟密封襯膠蝶閥的性能參數：
產品名稱 | 法蘭式蝸輪中線蝶閥 |
連接形式 | 法蘭式 |
公稱通徑 | DN50～DN1000 |
公稱壓力 | PN10/PN16 |
試驗壓力 | 殼體試驗：公稱壓力×1.5倍 密封試驗：公稱壓力×1.1倍 |
外表噴涂 | 噴漆 |
驅動形式 | 蝸輪減速器 |
適用溫度 | -30℃～180℃ |
適用介質 | 水、鹽、酸、堿、天然氣、空氣、醇類、油類、食品、蒸汽等 |
D341X法蘭軟密封襯膠蝶閥零部件可選材料：
零件名稱 | 可選材料 |
閥體 | 球墨鑄鐵（DI）、灰鑄鐵（CI）、鑄鋼（WCB）、不銹鋼（CF8/CF8M） |
閥板 | 球鐵覆尼龍（N）、球鐵包膠（J）、球鐵電鍍（D）、CF8（P）、CF8M（R）、鋁青銅（T） |
閥座 | 乙丙橡膠（EPDM） 、丁腈橡膠（NBR）、 聚四氟乙烯（PTFE）、氟橡膠 （VITON）、硅橡膠（SEP）、耐熱EPDM 耐磨EPDM |
閥軸 | 不銹鋼416SS 不銹鋼316SS 不銹鋼304SS 碳鋼45#鍍鎳磷 |
驅動 | 鑄鐵蝸輪減速器 鑄鋁蝸輪減速器 |

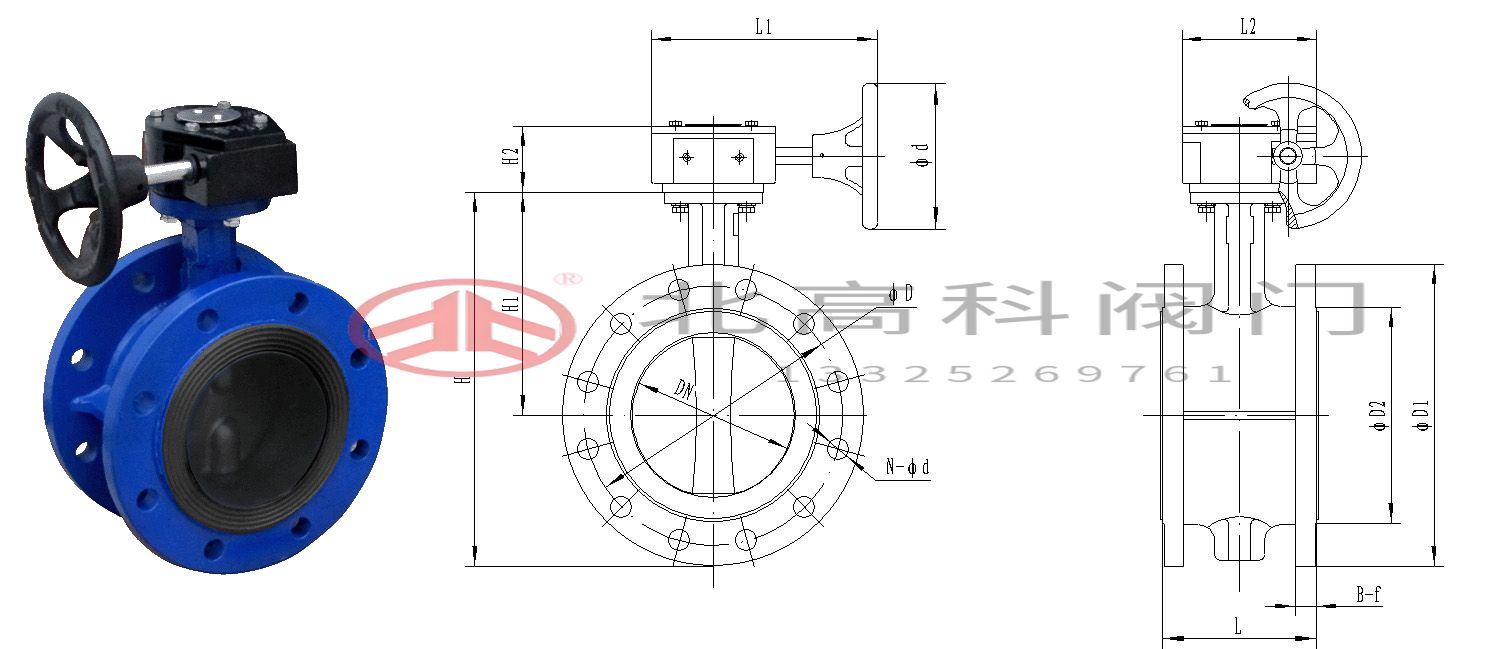

D341X法蘭軟密封襯膠蝶閥外形尺寸：
● 單級蝸輪雙法蘭蝶閥外形尺寸 DN50-DN400
規格 | ΦD1 | n-Φ | ΦD2 | ΦD3 | L | H | H1 | H2 | L1 | L2 | B-f | Φd | ||||
mm | in | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | |||||||||
DN50 | 2" | 125 | 4-18 | 165 | 102 | 108 | 203 | 120 | 65 | 195 | 165 | 20-3 | 145 | |||
DN65 | 2.5" | 145 | 4-18 | 185 | 122 | 112 | 223 | 130 | 65 | 195 | 165 | 20-3 | 145 | |||
DN80 | 3" | 160 | 4-18 | 8-18 | 200 | 132 | 114 | 245 | 145 | 65 | 195 | 165 | 22-3 | 145 | ||
DN100 | 4" | 180 | 8-18 | 220 | 158 | 127 | 269 | 155 | 65 | 195 | 165 | 24-3 | 145 | |||
DN125 | 5" | 210 | 8-18 | 250 | 184 | 140 | 295 | 170 | 65 | 195 | 165 | 26-3 | 145 | |||
DN150 | 6" | 240 | 8-22 | 285 | 212 | 140 | 333 | 190 | 65 | 195 | 165 | 26-3 | 145 | |||
DN200 | 8" | 295 | 8-22 | 12-22 | 340 | 268 | 152 | 375 | 205 | 80 | 287 | 270 | 26-3 | 280 | ||
DN250 | 10" | 350 | 355 | 12-22 | 12-26 | 395 | 405 | 320 | 165 | 433 | 235 | 80 | 287 | 270 | 28-3 | 280 |
DN300 | 12" | 400 | 410 | 12-22 | 12-26 | 445 | 460 | 370 | 178 | 503 | 280 | 80 | 300 | 380 | 28-4 | 280 |
DN350 | 14" | 460 | 470 | 16-22 | 16-26 | 505 | 520 | 430 | 190 | 589 | 310 | 80 | 300 | 380 | 30-4 | 280 |
DN400 | 16" | 515 | 525 | 16-26 | 16-30 | 565 | 580 | 482 | 216 | 640 | 340 | 103 | 450 | 450 | 32-4 | 400 |
● 雙級蝸輪雙法蘭蝶閥外形尺寸 DN450-DN1000
規格 | ΦD1 | n-Φ | ΦD2 | ΦD3 | L | H | H1 | H2 | L1 | L2 | B-f | Φd | ||||
mm | in | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | |||||||||
DN450 | 18" | 565 | 585 | 20-26 | 20-30 | 615 | 640 | 545 | 222 | 720 | 375 | 172 | 480 | 490 | 32-4 | 300 |
DN500 | 20" | 620 | 650 | 20-26 | 20-33 | 670 | 715 | 609 | 229 | 785 | 430 | 172 | 480 | 490 | 34-4 | 300 |
DN600 | 24" | 725 | 770 | 20-30 | 20-37 | 780 | 840 | 720 | 267 | 910 | 500 | 210 | 480 | 490 | 36-5 | 300 |
DN700 | 28" | 840 | 24-30 | 24-37 | 895 | 910 | 800 | 292 | 1038 | 560 | 290 | 640 | 660 | 40-5 | 400 | |
DN800 | 32" | 950 | 24-34 | 24-40 | 1015 | 1025 | 905 | 318 | 1149 | 620 | 290 | 640 | 660 | 44-5 | 400 | |
DN900 | 36" | 1050 | 28-34 | 28-40 | 1115 | 1125 | 1001 | 330 | 1249 | 665 | 360 | 750 | 860 | 46-5 | 300 | |
DN1000 | 40" | 1160 | 1170 | 28-37 | 28-43 | 1230 | 1255 | 1112 | 410 | 1392 | 735 | 410 | 850 | 900 | 46-5 | 300 |
安裝注意事項：
1、管道對夾法蘭標準必須與蝶閥標準相符；
2、使用安裝前應檢查使用條件是否與本蝶閥性能相符；
3、安裝前應先清理閥門內腔與密封面，不許有污物雜物附著；
4、閥座兩端突出閥體端面作為法蘭密封墊，蝶閥安裝時無需再加密封墊；
5、本蝶閥可以安裝在水平、垂直及任意角度的管道上，并可雙向使用；
6、蝶閥不得安裝于管道拐角處，不允許倒立安裝；
7、安裝時蝶閥必須處于關閉位置，確保蝶板不與管道法蘭等碰撞；
8、確認法蘭焊接無誤，蝶閥裝上后不允許再焊法蘭，以免燙傷橡膠件和防腐覆層；
9、蝶閥如發生啟閉失常，應查明原因，排除故障，不得利用敲、砸、撬和手柄接桿加長臂等方法強行啟閉。
<
<
<
<
<
<
<
<
<
<
