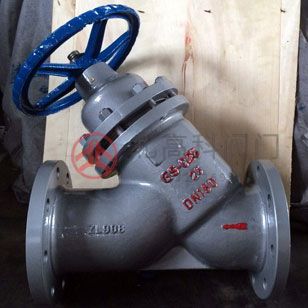

直流式柱塞閥U45 UJ45

直通式流線為梯形角式流線為角形而直流式流線為波浪形，根據對三種截止閥，流阻系數的測定DN100mm，直通式截止閥流阻系數為4.1 ，DN100mm角式截止閥流阻系數為3.8，而

在線咨詢全國熱線
13325269761

直通式流線為梯形角式流線為角形而直流式流線為波浪形，根據對三種截止閥，流阻系數的測定DN100mm，直通式截止閥流阻系數為4.1 ，DN100mm角式截止閥流阻系數為3.8，而DN100mm直流式截止閥流阻系數為0.5,阻力大大降低。

直流式柱塞閥最大的優點是介質在內流動平衡轉彎拐角少。

概述

直流式柱塞閥U45 UJ45最大的優點是介質在內流動平衡轉彎拐角少。直通式流線為形,角式流線為形,而直流式流線為形，根據對三種截止閥，流阻系數的測定DN100mm，直通式截止閥流阻系數為4.1 ，DN100mm角式截止閥流阻系數為3.8，而DN100mm直流式截止閥流阻系數為0.5,阻力大大降低。

適用范圍

當前柱塞閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

結構示意圖

主要連接、結構尺寸

DN(mm) 尺寸	U45SM-16C、P、R?? U45H-16C、P、R
DN(mm) 尺寸	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	622	698	787	914
H	180	200	220	260	280	310	350	390	430	460	550	650	750	860	980	1110
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
T	12	12	12	12	13	13	12	17	17	19	21	23	27	28	30	32
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

DN(mm) 尺寸	U45SM-25C、P、R?? U45H-25C、P、R
DN(mm) 尺寸	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	622	698	787	914
H	180	200	220	260	280	310	350	390	430	470	550	650	750	860	990	1110
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
T	14	14	14	15	15	17	19	19	21	25	27	31	33	36	40	44
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
