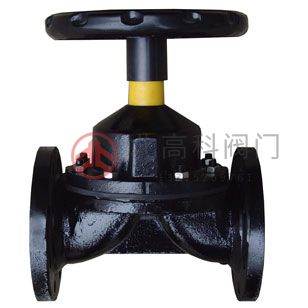

EG41J英標襯膠隔膜閥

襯膠隔膜閥是一種特殊形式的截斷閥，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。其最突出特點是

在線咨詢全國熱線
13325269761

襯膠隔膜閥是一種特殊形式的截斷閥，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。其最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。

最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。

1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。

2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。

3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。

4、一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用，隔膜閥是在1.3×10-5～2.5X106Pa的流體系統中用來開啟或隔斷氣流的閥門。

英標襯膠隔膜閥性能規范：

型號	公稱壓力 PN（Mpa）	試驗壓力PS（Mpa）		適用介質	工作溫度（℃）
型號	公稱壓力 PN（Mpa）	殼體試驗	密封試驗	適用介質	工作溫度（℃）
EG41J-6	0．6	0．9	0．66	W．非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑（溶融堿金屬元素氧除外）	≤100 ≤85 ≤150
EG41J-10	1．0	1．5	1．1
EG41J-16	1．6	2．4	1．76
G41J-6	0．6	0．9	0．66
G41J-10	1．0	1．5	1．1

EG41型英標襯膠隔膜閥外形連接尺寸及重量：
