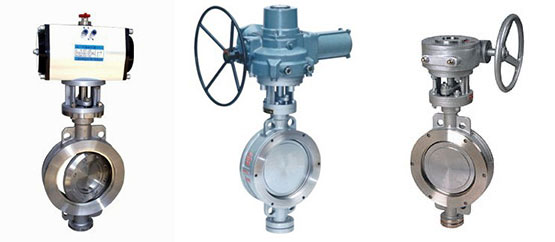

D973H、D973Y三偏心對夾硬密封電動蝶閥

【產品用途】D73H、D373H、D673H、D973H型PN10~PN100三偏心對夾硬密封電動蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤400℃

在線咨詢全國熱線
13325269761

【產品用途】

D73H、D373H、D673H、D973H型PN10~PN100三偏心對夾硬密封電動蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

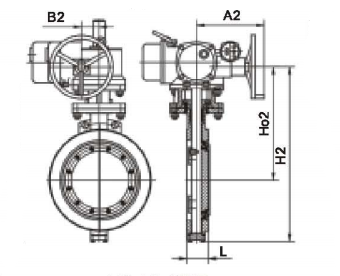

【結構示意圖】

【閥門型號】

常見的三偏心對夾硬密封電動蝶閥型號有：d973h-6、d973h-10、d973h-16、d973h-25、d973h-40、d973h-64、d973h-100、d973y-6、d973y-10、d973y-16、d973y-25、d973y-40、d973y-100等。

【產品特點】

1、對夾金屬多層次密封蝶閥對夾連接結構簡單，方便安裝與拆卸，重量輕的特點。金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。

【執行標準】

設計規范： GB/T 12238 API609

結構長度： GB/T 12221 API609 ASME B16.10

法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752

試驗與檢驗：GB/T 13927 API598

【性能參數】

工作壓力(MPa)		0.6~10.0 (PN6-PN100)
適用溫度(℃)		≤400℃
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
材料	閥體	WCB CF8 CF8 鉻鉬鋼低溫鋼鎳合金 Monel Duplex Steel
	蝶板	WCB CF8 CF8 鉻鉬鋼低溫鋼鎳合金 Monel Duplex Steel
	閥桿	2Cr13 F304 F316鉻鉬鋼低溫鋼鎳合金 Monel
	密封面	SS+柔性石墨不銹鋼司太立合金碳化鎢鎳合金 Monel
	填料	柔性石墨 PTFE

【外形尺寸】

以下相關尺寸在結構示意圖中已經標出，若有不懂可查看。

PN	DN	L	H2	Ho2	B2	A2
0.6MPa 1.0MPa	80	64	320	185	178	180
	100	64	340	198	178	180
	125	70	340	205	178	180
	150	76	415	241	178	180
	200	89	512	263	235	370
	250	114	570	292	235	370
	300	114	668	340	235	370
	350	127	745	385	235	370
	400	140	827	425	235	370
	450	152	915	462	235	370
	500	152	995	500	235	370
	600	178	1183	605	245	515
	700	229	1460	734	245	515
	800	241	1589	803	245	515
	900	241	1856	990	360	540
	1000	300	1958	1050	360	540
	1200	360	2013	1165	360	540
1.6MPa	80	64	513	265	178	180
	100	64	538	282	178	180
	125	70	560	295	178	180
	150	76	605	300	178	180
	200	89	749	321	235	370
	250	114	803	330	235	370
	300	114	880	365	235	370
	350	127	960	410	235	370
	400	140	1032	445	235	370
	450	152	1118	487	235	370
	500	152	1190	520	235	370
	600	178	1380	625	235	370
	700	229	1582	745	245	515
	800	241	1713	810	245	515
	900	241	1870	875	360	540
	1000	300	2000	940	360	540
	1200	360	2118	1060	360	540
2.5MPa	80	64	552	265	178	180
	100	64	585	290	178	180
	125	70	610	305	178	180
	150	76	765	315	178	180
	200	89	820	304	235	370
	250	114	910	336	235	370
	300	114	1000	386	235	370
	350	127	1055	425	235	370
	400	140	1108	456	235	370
	450	152	1140	490	235	370
	500	152	1238	552	235	370
	600	178	1399	635	245	515
	700	229	1611	750	360	540
	800	241	1782	820	360	540
	900	241	1915	886	385	565
	1000	300	2040	945	385	565
	1200	360	2184	1053	400	770
